Balok baja dipotong pada S-400 kecepatan variabel.
- Model
- S-400 kecepatan variabel
- Material
- Baja
0:40 Suara: bengkel dan narasi bahasa Mandarin
Sheng Woei Machinery Co., Ltd. · ChangHua, Taiwan
Potong baja tebal, benda kerja aluminium berukuran besar, dan balok grafit dengan mesin gergaji pita vertikal buatan Taiwan
Tujuh jenis mesin, masing-masing dengan tabel spesifikasi lengkap di halaman ini. Kirim informasi material dan ukuran benda kerja Anda, lalu kami sarankan model yang cocok.
- Video pemotongan dengan suara asli bengkel: baja, aluminium, grafit, benda cor berbentuk tidak beraturan
- Tabel spesifikasi untuk setiap jenis mesin, ditambah satu tabel perbandingan
- Mesin standar, mesin dengan pengumpan hidrolik, mesin dengan tinggi potong besar (hingga 900 mm), dan mesin sesuai pesanan
- Tahun berdiri
- 1966
- Pilihan spesifikasi dalam lini produk
- 20+
- Throat (jarak pita ke kolom mesin), seri standar
- 304 sampai 700 mm
- Jarak gerak meja terpanjang yang tercantum
- 2200 mm
Lihat mesin bekerja
Enam video pemotongan nyata pada mesin kami, dengan suara asli bengkel dan narasi dalam bahasa Mandarin.
Geser untuk melihat lebih banyak

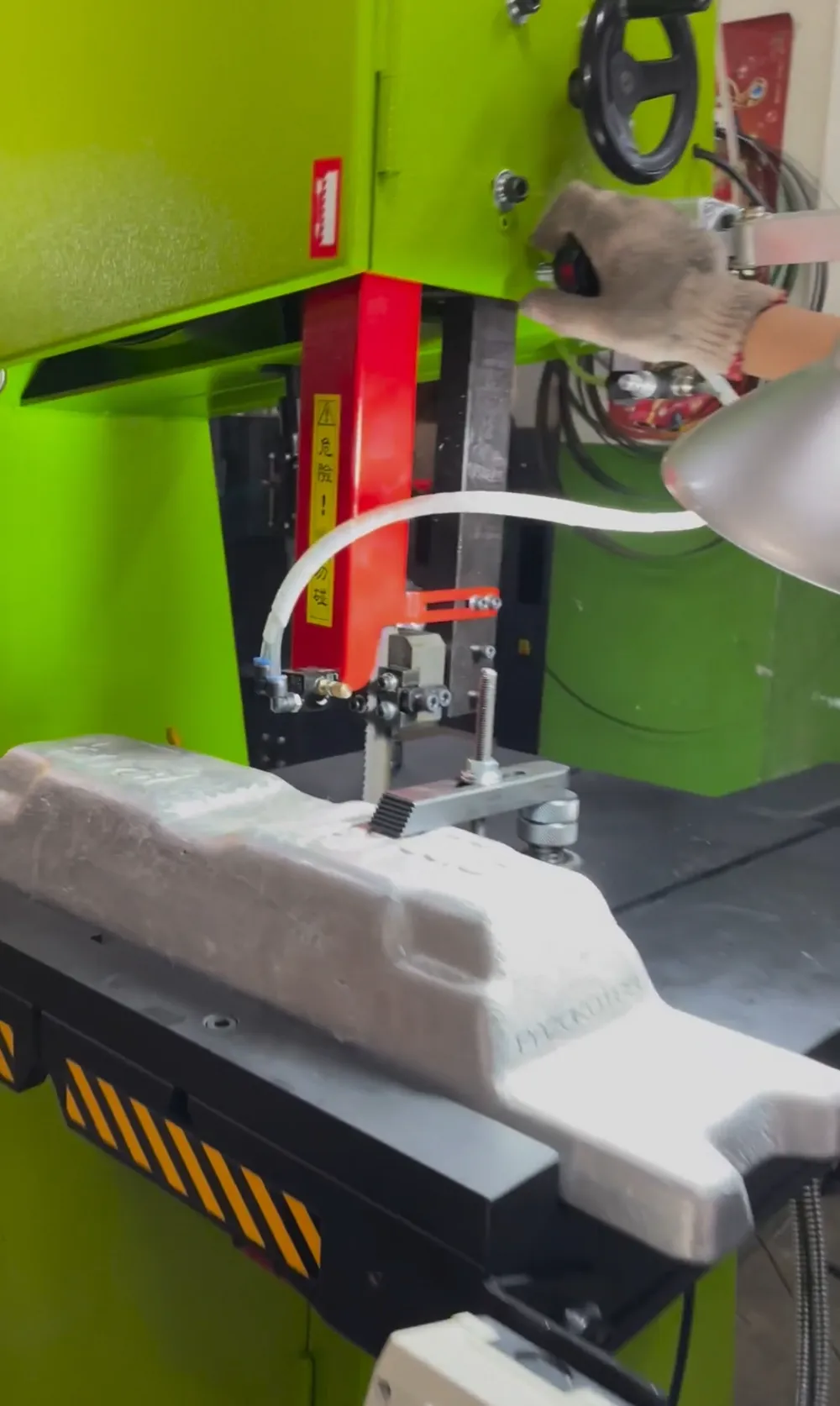

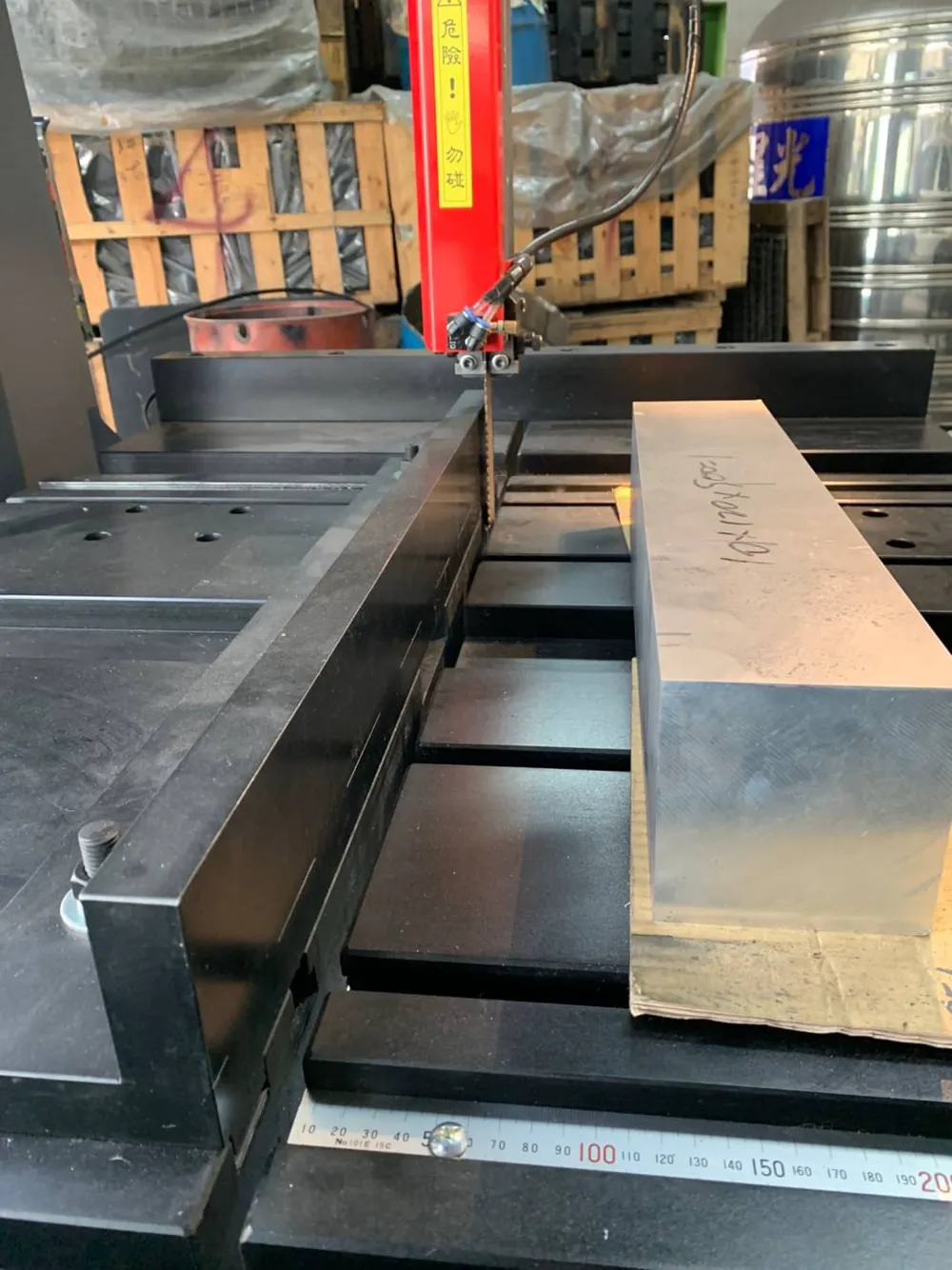

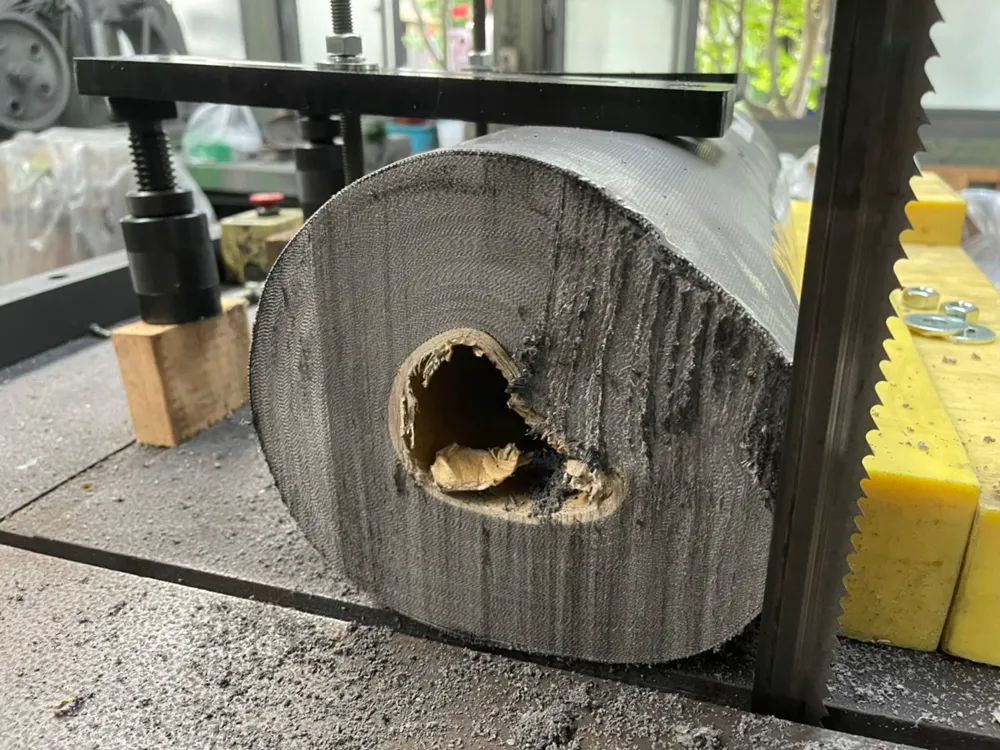

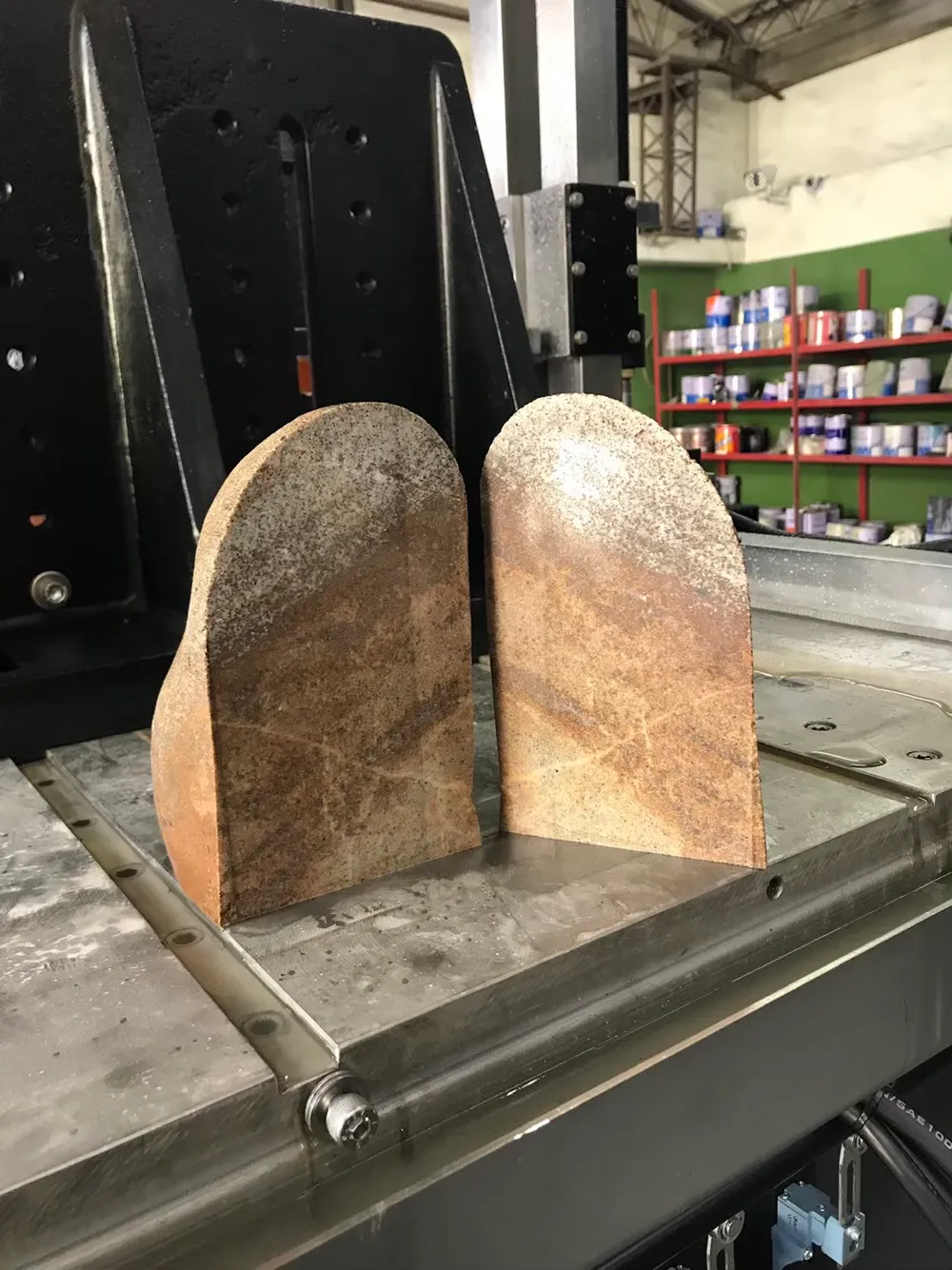

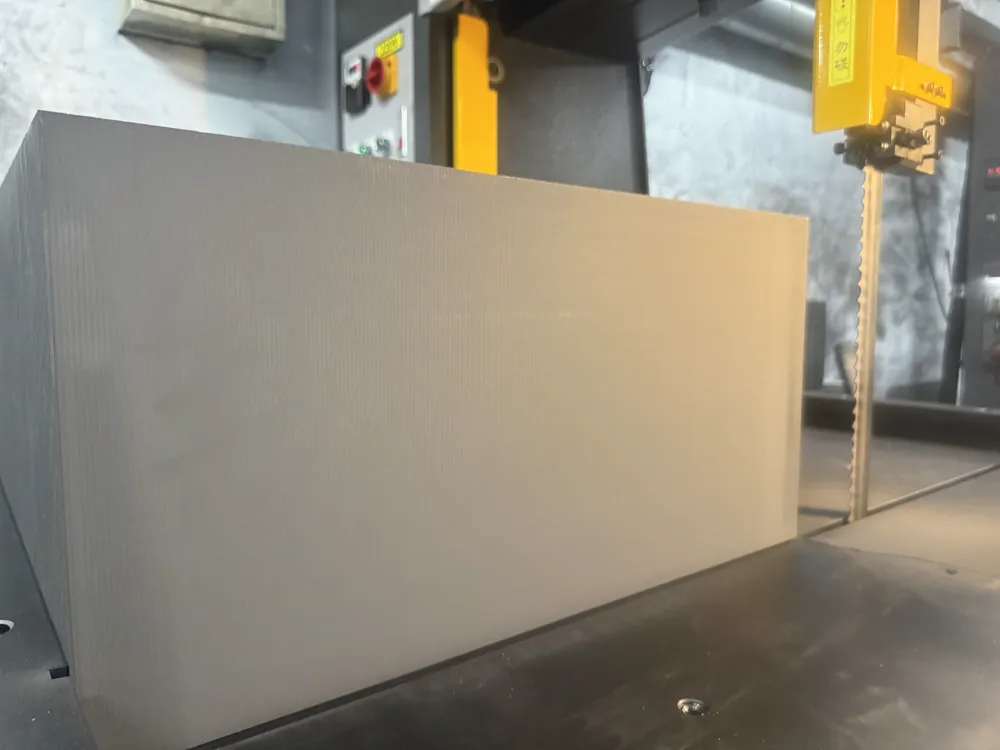

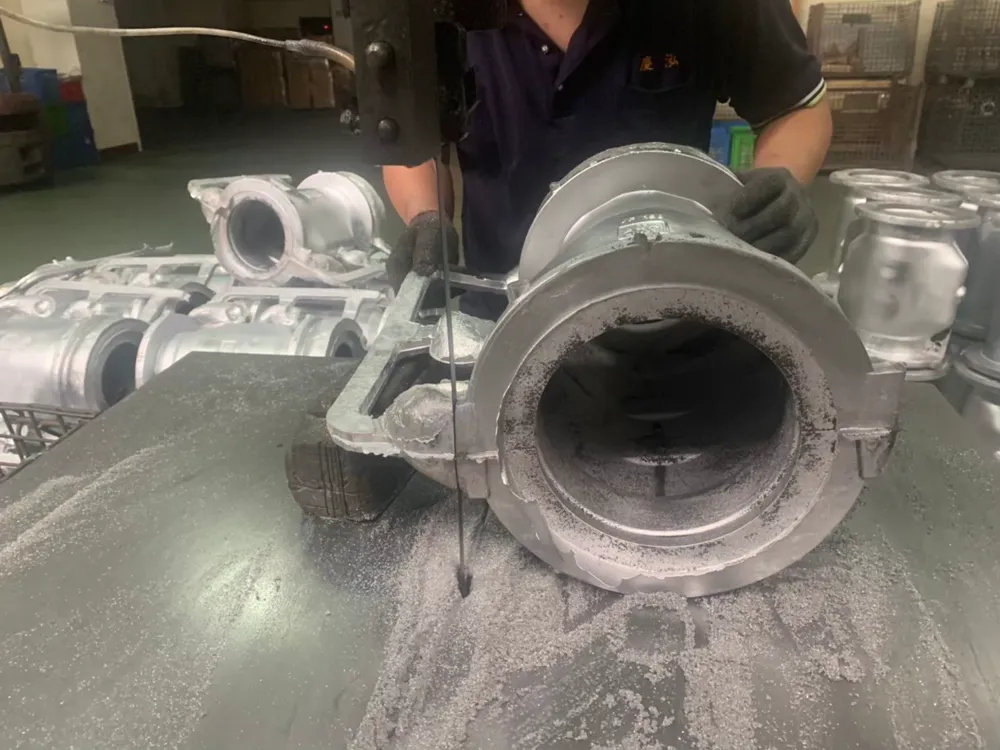

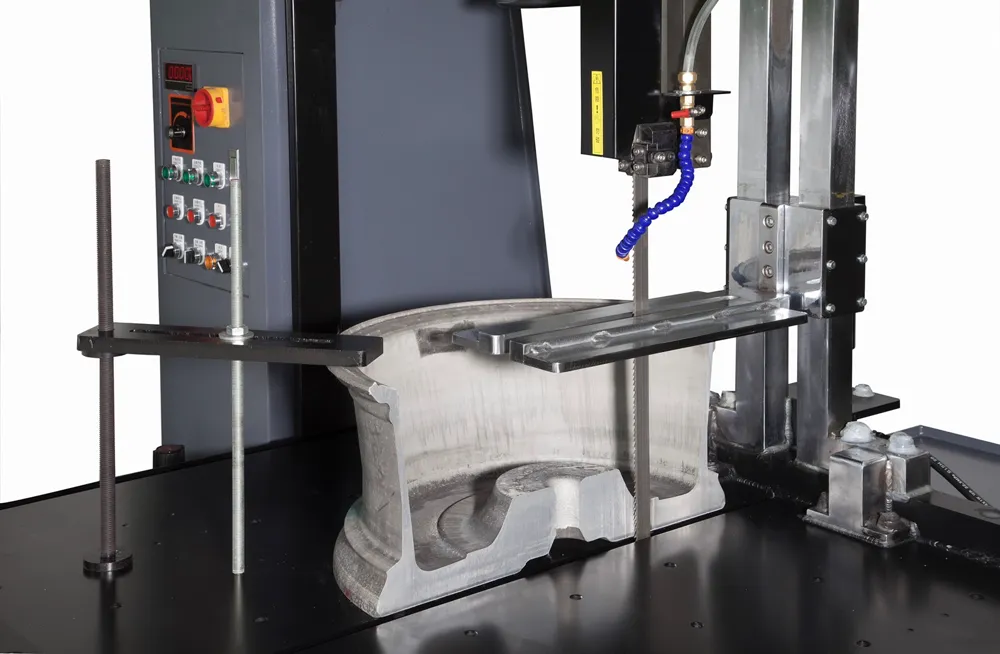

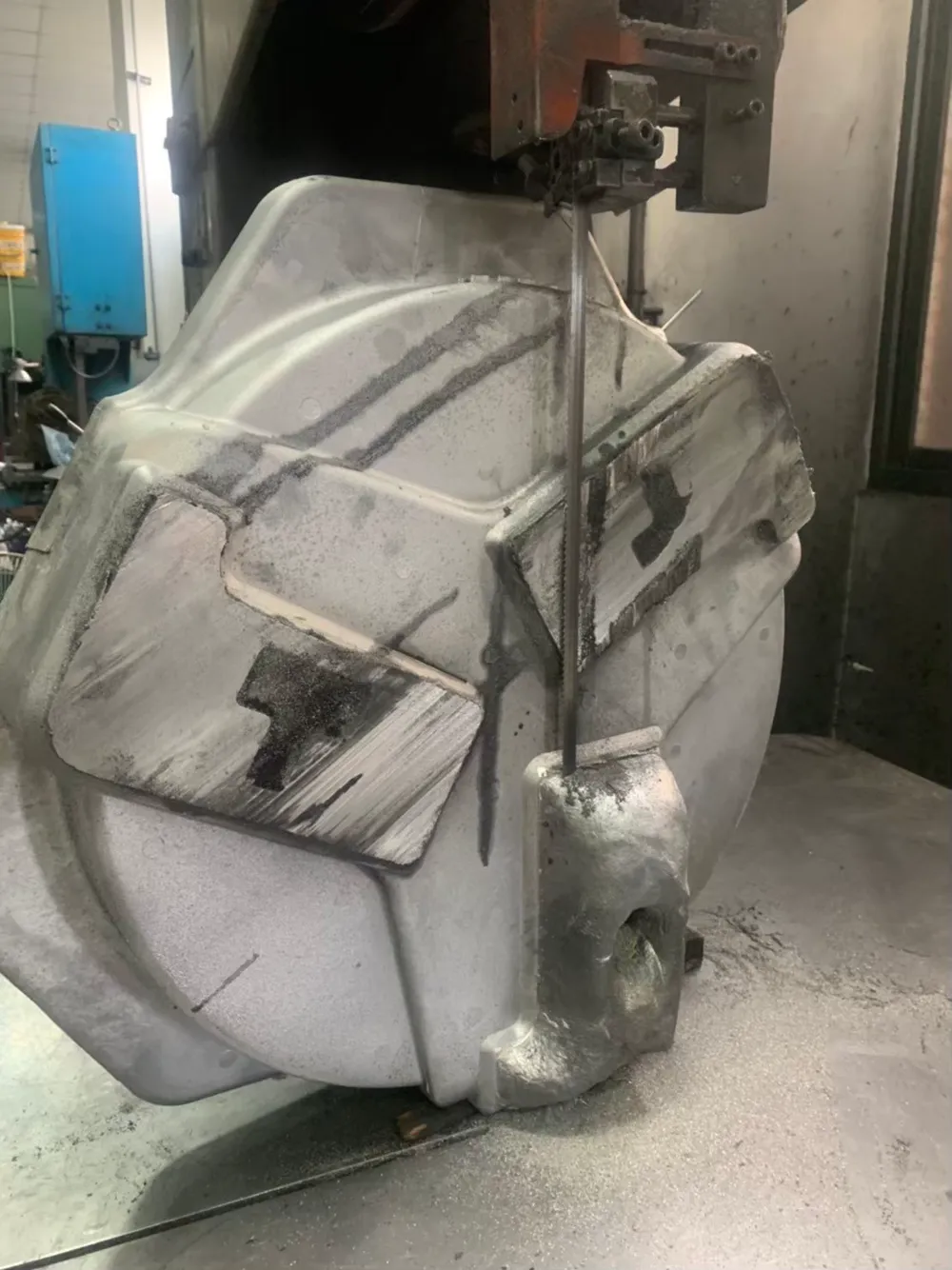

Contoh hasil potong
Foto hasil potong yang sudah jadi. Perhatikan permukaan dan ukuran tiap benda.
Mesin
Tujuh jenis mesin. Buka setiap kartu untuk melihat tabel spesifikasi lengkap. Tombol pada kartu membuka email ke kami tentang model tersebut.
S-310 sampai S-700
Mesin gergaji pita vertikal standar
Untuk bengkel fabrikasi logam, bengkel pembuatan cetakan, dan bengkel jasa pemesinan yang memotong balok setinggi hingga 350 mm.
- Enam ukuran: throat 304 sampai 700 mm.
- Kecepatan pita variabel, 30 sampai 580 m/menit di seluruh seri (rentang tiap model berbeda).
- Memotong bentuk tidak beraturan dan bukaan di bagian dalam benda kerja.
- Meja miring 10° ke depan dan belakang, 15° ke kiri dan kanan.
Spesifikasi
| Model yang ditampilkan | S-400 |
|---|---|
| Throat | 404 mm |
| Tinggi potong maksimum | 350 mm |
| Ukuran meja | 600 × 500 mm |
| Kemiringan meja | 10° ke depan dan belakang, 15° ke kiri dan kanan |
| Panjang pita maksimum | 3460 mm |
| Motor utama | 1 HP |
| Kecepatan pita | 30 sampai 460 m/menit (60 Hz) |
| Lebar pita maksimum | 19 mm |
| Lebar pita yang dapat dilas | 15 mm |
| Ukuran mesin (P × L × T) | 1100 × 877 × 1885 mm |
| Berat | 410 kg |
Spesifikasi hanya sebagai acuan; dikonfirmasi dalam penawaran.

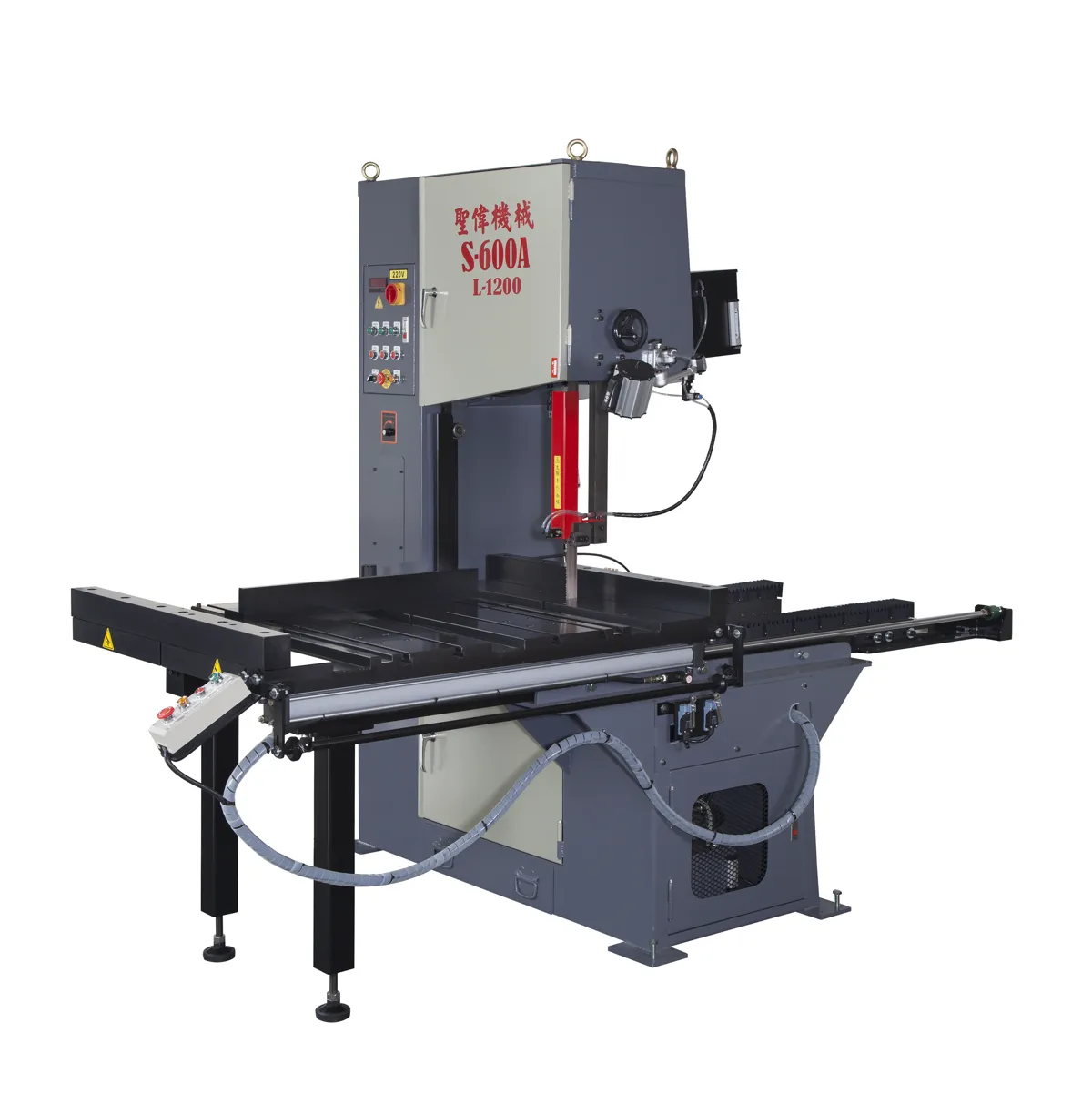

Seri A
Mesin gergaji pita dengan pengumpan hidrolik
Untuk bengkel yang memotong balok besar atau berat dan memerlukan meja yang menggerakkan benda kerja ke pita gergaji.
- Sistem hidrolik menggerakkan meja untuk mengumpankan benda kerja ke pita gergaji.
- Empat ukuran pada tabel perbandingan: S-360A, S-500A, S-600A, S-700A.
- Jarak gerak meja 220 sampai 900 mm pada keempat model itu.
- Satu versi S-600A mencantumkan tirai cahaya dan empat jaring pelindung.
Spesifikasi
| Model yang ditampilkan | S-700A |
|---|---|
| Pengumpan meja | Pengumpan otomatis hidrolik |
| Throat | 710 mm |
| Tinggi potong maksimum | 600 mm |
| Ukuran meja | 1000 × 1000 mm |
| Jarak gerak meja | 900 mm |
| Kemiringan meja | 0° |
| Motor utama | 3 HP |
| Kecepatan pita | 36 sampai 620 m/menit (60 Hz) |
| Panjang pita maksimum | 5820 mm |
| Lebar pita maksimum | 35 mm |
| Lebar pita yang dapat dilas | 19 mm |
| Ukuran mesin (P × L × T) | 1830 × 1650 × 2646 mm |
| Berat | 950 kg |
Spesifikasi hanya sebagai acuan; dikonfirmasi dalam penawaran.
Seri H
Mesin gergaji pita dengan tinggi potong besar
Untuk baja tebal, blok bahan cetakan, dan benda cor besar yang melebihi kapasitas tinggi potong mesin standar.
- Tinggi potong 600 mm (S-600H), 700 mm (S-700H), atau 900 mm (sesuai pesanan).
- Kecepatan pita 85 sampai 900 m/menit pada S-600H dan S-700H.
- Meja 900 × 900 mm pada S-700H.
- Dibuat untuk benda kerja besar di berbagai jenis pabrik.
Spesifikasi
| Model yang ditampilkan | S-700H |
|---|---|
| Throat | 710 mm |
| Tinggi potong maksimum | 700 mm |
| Tinggi potong pada seri ini | 600 / 700 / 900 mm (S-600H, S-700H, sesuai pesanan) |
| Ukuran meja | 900 × 900 mm |
| Kemiringan meja | 0° |
| Panjang pita maksimum | 5500 mm |
| Motor utama | 3 HP |
| Kecepatan pita | 85 sampai 900 m/menit (60 Hz) |
| Lebar pita maksimum | 35 mm |
| Lebar pita yang dapat dilas | 19 mm |
| Ukuran mesin (P × L × T) | 1830 × 1650 × 2700 mm |
| Berat | 860 kg |
Spesifikasi hanya sebagai acuan; dikonfirmasi dalam penawaran.
Sesuai pesanan
Mesin gergaji pita sesuai pesanan
Untuk benda kerja yang panjang, lebar, atau berat, balok grafit dan karbon, atau benda kerja yang melebihi kapasitas model katalog.
- Jarak gerak meja disesuaikan dengan benda kerja Anda. Mesin yang tercantum berkisar 300 sampai 2200 mm.
- Tinggi potong hingga 900 mm. Model yang ditampilkan memiliki meja 1100 × 1400 mm.
- Model untuk grafit dan karbon memiliki 3 port isap debu tertutup dan satu set selang.
- Menurut situs web kami, balok karbon berdiameter 900 mm pernah dipotong dengan toleransi ±1 mm.
Spesifikasi
| Model yang ditampilkan | S-600A.900H.1100L |
|---|---|
| Throat | 590 mm |
| Tinggi potong maksimum | 900 mm |
| Ukuran meja | 1100 × 1400 mm |
| Jarak gerak meja | 1100 mm |
| Motor utama | 7,5 HP |
| Motor hidrolik | 1 HP |
| Kecepatan pita | 100 sampai 800 m/menit (diatur kontinu dengan inverter) |
| Lebar pita maksimum | 41 mm |
| Sandaran belakang | 2 set, lebar 800 mm, tinggi 450 mm |
| Sistem isap debu | 3 port isap tertutup, di atas dan bawah, dengan 1 set selang |
| Toleransi potong | ±1 mm pada balok karbon berdiameter 900 mm (menurut situs web kami) |
| Ukuran mesin (P × L × T) | 1500 × 2200 × 2400 mm (sekitar) |
| Berat | 2800 ±150 kg |
Spesifikasi hanya sebagai acuan; dikonfirmasi dalam penawaran.
S-700A pemotong penampang ban
Mesin pemotong penampang ban
Untuk pabrik yang memotong penampang ban. Ban tidak bisa diletakkan rata, jadi mejanya hidrolik dan menahan hingga 1 ton.
- Pendingin berupa air biasa, bukan oli potong. Bodi mesin tahan air.
- Motor utama 15 HP, kecepatan pita 200 sampai 800 m/menit.
- Sistem hidrolik menggerakkan meja untuk mengumpankan ban ke pita gergaji.
- Tersedia juga versi dengan penjepit untuk velg aluminium hingga 600 × 400 mm (gaya jepit 300 kg).
Spesifikasi
| Catu daya | 380 V, 3 fase, 50 Hz |
|---|---|
| Throat | 700 mm |
| Tinggi potong maksimum | 500 mm |
| Jarak gerak meja | 800 mm |
| Motor utama | 15 HP |
| Motor hidrolik | 1 HP |
| Kecepatan pita | 200 sampai 800 m/menit |
| Lebar pita maksimum | 42 mm |
| Panjang pita maksimum | 5500 mm |
| Pendinginan | Air biasa, bukan oli potong. Bodi mesin tahan air |
| Kapasitas beban meja | Meja hidrolik menahan hingga 1 ton |
| Mesin las pita | 1 unit disertakan, mengelas pita hingga 19 mm |
| Ukuran mesin (P × L × T) | 1450 × 1650 × 2660 mm (sekitar) |
| Berat | 950 kg |
Spesifikasi hanya sebagai acuan; dikonfirmasi dalam penawaran.
S-600 pemotong panel raised floor
Pemotong panel raised floor
Untuk kontraktor yang memotong panel raised floor (lantai tinggi) di lokasi proyek.
- Bisa dipisah menjadi dua bagian, jadi mudah dibawa ke lokasi.
- Throat 600 mm, tinggi potong 120 mm.
- Motor 1/2 HP, kecepatan pita 83 m/menit.
- Tiga roda dan tiga kaki penyangga.
Spesifikasi
| Throat | 600 mm |
|---|---|
| Tinggi potong maksimum | 120 mm |
| Kecepatan potong | 83 m/menit |
| Panjang pita | 2440 mm |
| Ukuran meja bergerak | 600 × 600 mm |
| Motor utama | 1/2 HP |
| Roda | 3 |
| Kaki penyangga | 3 |
| Ukuran mesin (P × L × T) | 900 × 500 × 900 mm (sekitar) |
| Berat | 65 kg |
Spesifikasi hanya sebagai acuan; dikonfirmasi dalam penawaran.
Mesin las pita
Mesin las pita gergaji
Untuk bengkel mana pun yang memakai gergaji pita dan perlu menyambung kedua ujung pita menjadi pita tanpa ujung.
- Tiga pilihan kapasitas: 1,2 kVA, 2,0 kVA, dan 4,2 kVA.
- Lebar pita masing-masing 3 sampai 13, 3 sampai 15, dan 3 sampai 19 mm.
- Lihat cara kerjanya di video las pita pada halaman ini.
- Sebagian mesin di lini kami dilengkapi mesin las, sebagian tidak. Tanyakan untuk mesin Anda.
Spesifikasi
| Mesin las 1,2 kVA | Pita lebar 3 sampai 13 mm |
|---|---|
| Mesin las 2,0 kVA | Pita lebar 3 sampai 15 mm |
| Mesin las 4,2 kVA | Pita lebar 3 sampai 19 mm |
| Terpasang pada S-850 | 1,2 kVA |
| Terpasang pada S-850.400H.1000L | 4,2 kVA |
| Seri standar, lebar pita yang dapat dilas | S-310, S-360: 13 mm. S-400: 15 mm. S-500 sampai S-700: 19 mm |
| Terpasang pada S-700A untuk ban | 1 unit disertakan, mengelas pita hingga 19 mm |
| Tercantum tanpa mesin las | S-600A.2200L, S-700A.700L, S-700A.1800L |
Spesifikasi hanya sebagai acuan; dikonfirmasi dalam penawaran.
Perbandingan model sekilas
Angka utama setiap model, berdampingan. Buka kartu mesin untuk melihat tabel lengkapnya.
Geser untuk melihat lebih banyak
| Model | Throat (mm) | Tinggi potong maks. (mm) | Jarak gerak meja (mm) | Motor utama (HP) | Kecepatan pita (m/menit) (m/min) |
|---|---|---|---|---|---|
| Standar | |||||
| S-310* | 304 | 220 | — | 1 | 30–390 |
| S-360* | 354 | 240 | — | 1 | 36–460 |
| S-400* | 404 | 350 | — | 1 | 30–460 |
| S-500* | 506 | 330 | — | 2 | 36–580 |
| S-600* | 598 | 350 | — | 2 | 36–580 |
| S-700* | 700 | 300 | — | 2 | 40–500 |
| Pengumpan hidrolik (seri A) | |||||
| S-360A* | 354 | 240 | 220 | 1 | 36–460 |
| S-500A* | 506 | 320 | 320 | 2 | 36–580 |
| S-600A* | 598 | 350 | 800 | 2 | 36–580 |
| S-700A* | 710 | 600 | 900 | 3 | 36–620 |
| Tinggi potong besar (seri H) | |||||
| S-600H | 598 | 600 | — | 3 | 85–900 |
| S-700H | 710 | 700 | — | 3 | 85–900 |
| Sesuai pesanan | |||||
| S-600A. | 590 | 700 | 800 | 3 | 100–800 |
| S-600A. | 590 | 700 | 1300 | 7,5 | 100–800 |
| S-600A. | 590 | 900 | 1100 | 7,5 | 100–800 |
| S-600A. | 600 | 350 | 2200 | 5 | 500 |
| S-850 | 850 | 320 | — | 1 | 50–400 |
| Pemotong penampang ban | |||||
| S-700A | 700 | 500 | 800 | 15 | 200–800 |
| S-500A. | 506 | 320 | 600 | 2 | 36–580 |
| S-700A + wheel clamp | 700 | 560 | 800 | 7,5 | 100–800 |
| Pemotong raised floor | |||||
| S-600 | 600 | 120 | — | 0,5 | 83 |
Tanda strip berarti angkanya tidak dicantumkan. * Dibaca dari gambar lembar spesifikasi pabrik.
Mengapa Sheng Woei
Kami memproduksi mesin gergaji pita vertikal
Berdiri sejak 1966, dimulai dari mesin pertanian. Kini pabrik berfokus pada mesin gergaji pita vertikal presisi, dengan pasar yang sudah mapan di Asia Tenggara dan Tiongkok daratan.
Satu pabrik, lebih dari 20 pilihan spesifikasi
Dari mesin standar dengan throat 304 mm sampai mesin sesuai pesanan dengan jarak gerak meja 2200 mm. Material lunak seperti kain dan spons, material keras seperti baja dan grafit.
Anda bisa melihat pemotongannya sebelum bertanya
Enam video pemotongan dengan suara bengkel, dan tabel spesifikasi lengkap untuk setiap jenis mesin.
Dibuat sesuai benda kerja Anda
Jarak gerak meja, tinggi potong, dan tegangan berbeda menurut model, dan mesin sesuai pesanan dibuat menyesuaikan benda kerja Anda. Tegangan catu daya pada model yang tercantum: 220, 380, 415, dan 460 V.
Kami sampaikan kemampuan potong tiap mesin
Mesin standar memotong setinggi 220 sampai 350 mm. Benda yang lebih tinggi membutuhkan mesin seri H (600 sampai 900 mm). Beri tahu ukuran benda kerja Anda dan kami arahkan ke mesin yang tepat.
Cara memesan
Empat langkah, dari email pertama Anda sampai pengiriman.
Beri tahu material dan ukuran
Material, ukuran benda kerja terbesar (P × L × T), produksi per hari, dan tegangan listrik setempat.
Kami sarankan model
Kami pilihkan mesin dari lini produk, atau mesin sesuai pesanan, yang cocok untuk pekerjaan Anda.
Penawaran dan spesifikasi
Anda menerima penawaran dengan spesifikasi tertulis. Cocokkan dengan benda kerja Anda, lalu konfirmasi.
Pembuatan dan pengiriman
Kami membuat mesin dan mengirimkannya kepada Anda.
Harga dan ketentuan dikonfirmasi dalam penawaran.
Setelah mesin sampai di tempat Anda
Dua video pendek dari pabrik: cara mengganti pita dan cara mengelas pita gergaji.
Pertanyaan dari pembeli
Informasi apa yang diperlukan untuk membuat penawaran?
Empat hal: material, ukuran benda kerja terbesar (P × L × T dalam mm), produksi per hari, serta tegangan, fase, dan frekuensi listrik setempat.
Material apa saja yang bisa dipotong mesin ini?
Baja dan baja cetakan, pelat dan cor aluminium berukuran besar, balok grafit dan karbon, serta bentuk tidak beraturan seperti penampang ban. Deskripsi perusahaan kami juga menyebut material lunak seperti kain dan spons.
Mesin tersedia untuk tegangan listrik apa saja?
Model yang tercantum menunjukkan 220, 380, 415, dan 460 V. Beri tahu tegangan, fase, dan frekuensi Anda, lalu kami konfirmasi untuk model yang Anda pilih.
Bisakah dibuatkan mesin sesuai ukuran benda kerja saya?
Bisa. Mesin sesuai pesanan termasuk dalam lini produk, dan jarak gerak meja disesuaikan dengan benda kerja. Kirim informasi benda kerja Anda dan kami beri saran.
Bisakah jarak gerak meja lebih panjang dari standar?
Mesin yang tercantum memiliki jarak gerak meja 300 sampai 2200 mm, dan beberapa ditandai dapat ditentukan sesuai pesanan. Beri tahu panjang yang Anda perlukan dan kami konfirmasi dalam penawaran.
Berapa tinggi benda kerja yang bisa dipotong?
Mesin standar memotong setinggi 220 sampai 350 mm. Mesin seri H memotong 600 dan 700 mm, dan satu model sesuai pesanan memotong 900 mm.
Apakah mesin dilengkapi mesin las pita?
Tergantung model. Mesin standar mencantumkan lebar pita yang dapat dilas 13 sampai 19 mm, dan sebagian mesin sesuai pesanan tercantum tanpa mesin las. Tanyakan saat mengirim pertanyaan dan kami konfirmasi.
Di mana pabriknya?
No. 69, Sec 2, Lane 111, ChangXin Rd, Homei, ChangHua 508, Taiwan. Telepon +886-4-7355802.
Minta penawaran
Kirim empat informasi berikut. Kami akan membalas dengan saran model.
Permintaan penawaran terkirim
Terima kasih. Kami telah menerima permintaan Anda dan akan membalas melalui email.
Cantumkan dalam email Anda
- Material yang Anda potong
- Ukuran benda kerja terbesar (P × L × T, mm)
- Produksi Anda per hari
- Tegangan, fase, dan frekuensi listrik setempat
- sw355802@gmail.com
- Telepon
- +886-4-7355802
- Alamat
- No. 69, Sec 2, Lane 111, ChangXin Rd, Homei, ChangHua 508, Taiwan
